產(chǎn)品展示

| PRODUCT

聯(lián)系我們

| CONTACT

公司總部：鄭州市大學(xué)南路電商港6號(hào)樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com

您的當(dāng)前位置:首頁(yè) > 產(chǎn)品展示 > 高鋁質(zhì)耐火磚 > 正文

正文

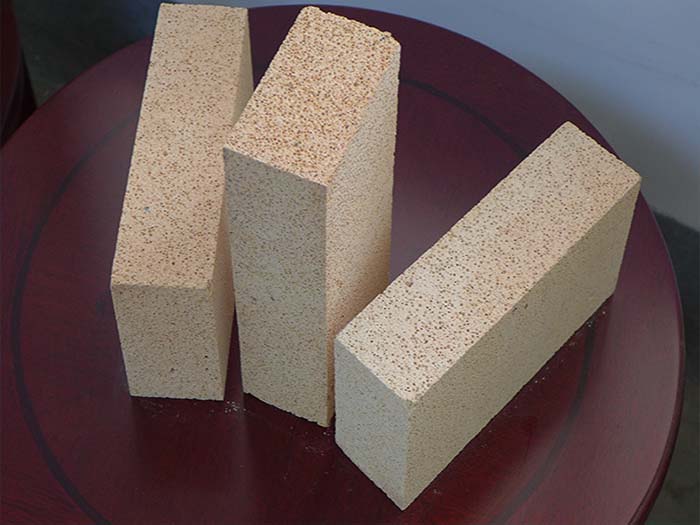

輕質(zhì)高鋁磚

發(fā)布時(shí)間：2017/7/4 16:32:25 點(diǎn)擊率：來源:admin 作者：榮盛耐材

輕質(zhì)高鋁磚特征：

輕質(zhì)高鋁磚具有體積密度小、導(dǎo)熱系數(shù)低、隔熱性能優(yōu)異、質(zhì)量穩(wěn)定的特點(diǎn)�？捎糜诟黝惛邷貭t窯的內(nèi)襯或隔熱層。采用機(jī)制一次成型，燒毀加入物法制造工藝外，同時(shí)保留傳統(tǒng)泡沫致輕法，澆注成型，制品斷面結(jié)構(gòu)均勻，氣孔形成互補(bǔ)貫通的蜂窩狀，從而制品耐壓強(qiáng)度與隔熱性能均能達(dá)到理想水平。所有制品外形全部進(jìn)行研磨整形，尺寸偏差小，能滿足爐窯砌筑的特殊需要。

輕質(zhì)高鋁磚產(chǎn)品內(nèi)容：

氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強(qiáng)度1～8MPa。抗熱震性能較好。通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細(xì)后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300～1500℃燒成。有時(shí)也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層，以及無強(qiáng)烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時(shí)，表面接觸溫度不得高于1350℃。

輕質(zhì)高鋁磚相關(guān)理化指標(biāo)：

項(xiàng)目	指標(biāo)
項(xiàng)目	LG-1.2	LG-1.0	LG-0.8	LG-0.7	LG-0.6	LG-0.5
Al₂O₃ %	≥48
Fe₂O₃ %	≤2
體積密度 g/cm³	≤1.2	≤1.0	≤0.8	≤0.7	≤0.6	≤0.5
常溫耐壓強(qiáng)度MPa	≥4.5	≥3.5	≥2.5	≥2.2	≥1.6	≥1.2
加熱永久線變化%	1400℃×12h ≤-2			1350℃×12h ≤-2		1250℃×12h ≤-2
導(dǎo)熱系數(shù) W/(m·K) 350±25℃	≤0.55	≤0.50	≤0.35	≤0.30	≤0.25	≤0.20

推薦新聞
